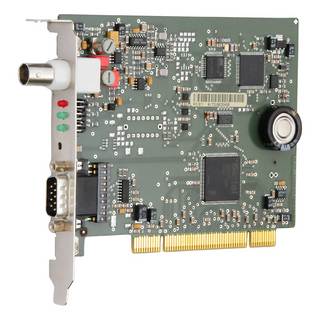

PCI511
Sprejemnik DCF77 z razširitveno kartico za PC.
Splošen opis
- PCI razširitvena kartica
- nastavljiv naslov
- periodične prekinitve
- vmesnik RS232
- LED indikacija stanja sprejema
- baterijsko podprta ura (RTC)
- sekundni in minutni impulzi (opcija)
- gonilniki za večino operacijskih sistemov
Tehnični podatki
| Sprejemnik: |
ozkopasovni sinhroni sprejemnik z avtomatsko regulacijo ojačenja pasovna širina približno 40 Hz |
|---|---|
| Preverjanje časovne kode: |
večkratno programsko preverjanje časovne kode preverjanje paritete in ustreznosti časa preko 2 minutne periode |
| VF signal: |
indikacija z LED, programska podpora usmerjanju antene |
| Prosti tek: | indikacija z LED in programsko. Brez VF signala teče ura na kristal s točnostjo 1E-5 |
| Modulaicja: |
indikacija z LED in programsko |
| Baterijska podpora: | v primeru izpada napajanja čas v vezju ure (RTC) teče naprej še več kot 1500 ur (kondenzator) opcija: litijeva baterija z življensko dobo 10 let |
| Vodilo: |
IBM PC/ XT / AT Bus |
| Podatkovni format: |
binaren, serijski bajti |
| Statusni bajti: |
informacije o prostem teku na kristal, poletni oz. zimski čas in najava prehoda, sinhronizacija po zadnjem resetu, čas GMT / UTC (opcija) in veljavnost podatkov v RTC |
| Statusni port: |
sekundni impulz, minutni impulz, modulacijski signal, "IRQ flag" in "busy flag" |
| Vmesnik RS232: |
hitrost: 300, 600, 1200, 2400, 4800, 9600 Baud format: 7E2, 8N1, 8E1, 8N2 izhodni niz: 32 ASCII znakov z datumom, časom in podatki o statusu |
| Antena: |
aktivna feritna antena AI01 in 5m koaksialnega kabla RG174 z ženskim konektorjem SMB opcija: antena AW02 s kablom RG58 |
| Napajanje: |
+5V, 80 mA |
| Konektorji: |
DB9-ženski, SMB-moški ali BNC-ženski |
| Fizične dimenzije: |
razširitvena kartica za PCI vtičnico |
| Okolje delovanja: |
temperaturno območje: 0 do 50°C vlaga: max. 85% |
| Opcije: |
gonilniki na NetWare 3.1x/4x, Windows NT in OS/2 sekundni in minutni impulzi- TTL nivo |
